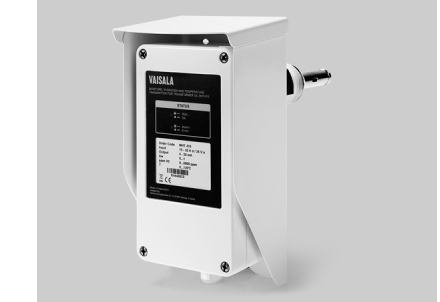

Thiết bị giám sát nhiệt độ, độ ẩm, hydro cho máy biến áp VAISALA MHT410

Để theo dõi trực tuyến của máy biến áp điện

Và giám sát trực tuyến của dầu cách điện trong máy biến áp điện
đo lường sự thay đổi của khí hydro và nước và nhiệt độ của máy biến áp

Nó có thể nhanh chóng nắm bắt những thay đổi trong máy biến áp bằng cách liên tục theo dõi, giúp đỡ để giảm thiểu sự xuất hiện của một cúp dịch vụ hoặc mất điện là một sự mất mát lớn

[Tính năng]

◆ cách điện dòng dầu theo dõi
◆ bơm và trực tiếp đo dầu cách điện mà không sử dụng màng như
◆ dầu trong cảm biến nước hydro trực tiếp tiếp xúc với dầu điểm đại diện cách điện trong máy biến áp
theo dõi tình trạng ◆ biến trong thời gian thực
◆ biến áp mạch thông tin khiếm khuyết
◆ thiết kế thăm dò độc đáo, độ bền cao, lắp đặt có thể dễ dàng
kích thước ◆ nhỏ
bảo hành tiêu chuẩn ◆ 5 năm
◆ đầu vào và đầu ra cách ly, EMC thiết bị kháng với một vỏ bọc kim loại IP66

◆ cho phù hợp với máy biến áp khác nhau có thể sâu điều chỉnh chèn dò

[Thông tin kỹ thuật]

◇ hiệu suất đo ◇
hydro đo lường
phạm vi đo (trong dầu): 0 ~ 5,000 ppm
chính xác (dầu trong phạm vi nhiệt độ -20 ~ + 60 ℃): ± 20% hoặc ± 25 ppm (giá trị lớn hơn) của việc đọc
lặp lại: Reading giá trị của ± 10% hoặc ± 15 ppm (giá trị lớn hơn)
giới hạn phát hiện tối thiểu: 20 ppm
ổn định lâu dài (giá trị điển hình): đọc 3% / năm
khác cross-nhạy cảm với khí: <2% (CO ₂ , C ₂ H ₂ , C ₂ H ₄ , CO)
thời gian đáp ứng: 63% ... 2,5 giờ (nếu bộ cảm biến không phải là giai đoạn điều chỉnh tự động) / 90% ... 17 giờ
khởi động thời gian: 2 giờ, 12 giờ để chính xác đầy đủ

Cảm biến: Bộ phim hợp kim chất xúc tác palladium-niken cảm biến trạng thái rắn

Đo dầu trong nước
phạm vi đo (trong dầu): 0 ~ 100% RS / A _w 0 ~ 1
(bao gồm cả phi tuyến tính, hiện tượng trễ và tài sản lặp đi lặp lại) + 20 độ chính xác trong ° C .: 0 ~ 90% RS / A _w 0 ~ 0.9 ... ± 2% RS (một _w ± 0,02)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　90 ~ 100% RS / a _w 0.9 ~ 1 ... ± 3% RS (một _w ± 0.03)
thời gian đáp ứng cảm biến: 10 phút (+ 20 ° C. 90% trong dầu vẫn)

Sensor: HUMICAP180L2

Nhiệt độ đo
phạm vi đo: -40 ~ + 120 ℃
chính xác của + 20 ℃: ± 0.2 ℃
Sensor: Pt1000 RTD lớp F0.1 IEC60751
