HƯỚNG DẪN ỨNG DỤNG CỦA QUE ĐO RENISHAW

Lựa chọn bút stylus

Trong phần lớn các ứng dụng thăm dò, để tối đa hóa độ chính xác, chúng tôi khuyên bạn nên:

  • Giữ styli ngắn và cứng

Bút càng bị cong và lệch thì độ chính xác càng thấp. Việc đề xuất độ dài bút stylus tối thiểu cho ứng dụng của bạn được khuyến nghị, khi có thể nên sử dụng bút styli một mảnh.

  • Giữ bóng bút stylus lớn nhất có thể

Điều này sẽ đảm bảo giải phóng mặt bằng / thân tối đa trong khi cung cấp chiều dài làm việc hiệu quả, cứng hơn (EWL). Sử dụng quả bóng ruby ​​lớn hơn cũng làm giảm hiệu quả của kết thúc bề mặt của thành phần đang được kiểm tra.

EWL là sự thâm nhập mà có thể đạt được bằng bất kỳ quả bóng ruby ​​nào trước khi nó xuất hiện. Nói chung, đường kính quả bóng càng lớn thì EWL càng tốt (xem hình bên dưới).

Ứng dụng của que đo Renishaw

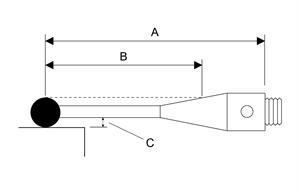

A Chiều dài làm việc hiệu quả
B EWL
C Bóng / gốc giải phóng mặt bằng

EWL cũng có thể bị ảnh hưởng bởi dung sai lắp ráp. Vì lý do này, Renishaw styli được lắp ráp theo tiêu chuẩn chính xác trong điều kiện được kiểm soát.
Lực kích hoạt

Lực kích hoạt là lượng áp suất được áp dụng bởi lò xo nén xoắn ốc vào tấm then chốt và các điểm chịu lực để giữ giá treo tại chỗ.

Lực kích hoạt được cài sẵn bởi Renishaw nhưng có thể bị thay đổi vì bất kỳ lý do nào sau đây:

  • Cho phép sử dụng bút styli dài hơn trên đầu dò
  • Cho phép sử dụng bút styli nặng hơn trên đầu dò
  • Nếu lực kích hoạt đặt trước đã giảm do sử dụng đầu dò
  • Nếu gia tốc CMM đang gây ra các kích hoạt bất hợp pháp

LƯU Ý: Thay đổi lực kích hoạt đầu dò sẽ ảnh hưởng đến hiệu suất đo của đầu dò. Điều quan trọng là phải xác định lại cấu hình đầu dò và kiểm tra hiệu suất đo của hệ thống đầu dò sau khi thực hiện bất kỳ điều chỉnh nào đối với lực kích hoạt.

Tất cả các đầu dò kích hoạt cảm ứng của Renishaw có thiết lập lực kích hoạt tối ưu cho các ứng dụng có mục đích chung như được trình bày chi tiết trong bảng bên dưới.

Lực kích hoạt:

Đầu dò CMM

Độ dài bút

(điển hình)

Lực kích hoạt tối ưu

(cài sẵn bởi Renishaw)

Phạm vi lực

kích hoạt

TP1(S)

31 mm (PS1-1R) 0.15 N 0.1 N - 0.5 N
TP2-5 way 10 mm (PS12R) 0.07 N - 0.08 N 0.07 N - 0.15 N
TP6 / TP6A 21 mm (PS1-12R) 0.11 N - 0.13 N 0.11 N - 0.3 N

Kiểm tra lực kích hoạt bằng thước đo Renishaw gram

1. Đảm bảo rằng đầu dò được giữ chắc chắn ở vị trí (tốt nhất là trên CMM) và được kết nối với một giao diện để phát hiện kích hoạt đầu dò.

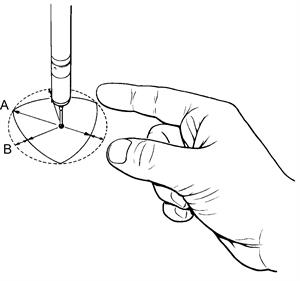

2. Thiết lập hướng kích hoạt cho mức kháng cự tối thiểu. Cách thực tế nhất để làm điều này là nhẹ nhàng làm lệch bút bằng ngón tay, thử các hướng khác nhau. Có ba thùy tạo ra ba hướng tối đa và ba lực tối thiểu. Đây có thể dễ dàng được tìm thấy với tối thiểu là thực hành.

Ứng dụng của que đo Renishaw

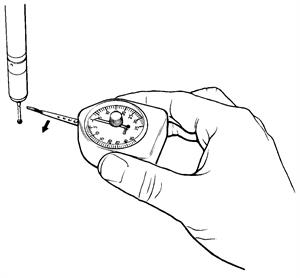

3. Đặt chỉ báo lực tối đa của máy đo gram tới điểm bằng không và đặt máy đo gam phẳng trên bảng CMM. Di chuyển đầu bút stylus đến cùng độ cao trên bề mặt như cần gạt gram.

4. Trượt máy đo gram từ từ sang bên để điểm phẳng ở đầu cần gạt chạm vào đầu dò bút stylus (đảm bảo đầu dò bị lệch theo hướng lực thấp). Rất chậm tiếp tục di chuyển máy đo gram cho đến khi đầu dò kích hoạt, tại điểm dừng ngay lập tức, lùi lại máy đo và đọc chỉ báo lực tối đa.

5. Lặp lại quy trình này ba hoặc bốn lần để đảm bảo kết quả nhất quán.
Ứng dụng của que đo Renishaw



Điều chỉnh lực kích hoạt - TP1 (S)

Lực kích hoạt của đầu dò TP1 (S) được cài sẵn bởi Renishaw ở cài đặt hiệu suất tối ưu, nhưng có thể thay đổi nếu cần thiết như sau:

  1. Loại bỏ đầu dò khỏi sự quill của CMM của bạn.
  2. Lắp một phím AF 2,5 mm AF (được cung cấp cùng với mỗi đầu dò) vào giữa thân máy cho đến khi bạn định vị một ốc vít.
  3. Điều chỉnh vít này để thay đổi lực kích hoạt của đầu dò:
  • Chiều kim đồng hồ tăng lực kích hoạt
  • Ngược chiều kim đồng hồ làm giảm lực kích hoạt

Điều chỉnh lực kích hoạt - TP2 và TP6

Lực kích hoạt của đầu dò TP2 và TP6 được cài sẵn bởi Renishaw ở cài đặt hiệu suất tối ưu, nhưng có thể thay đổi nếu cần thiết như sau:

  1. Loại bỏ đầu dò ra khỏi đầu dò trên mẫu của CMM của bạn.
  2. Lắp một phím AF AF 5mm 1,5 mm (được cung cấp kèm theo mỗi đầu dò) vào lỗ ở giữa trục M8 cho đến khi bạn định vị một ốc vít.
  3. Điều chỉnh vít này để thay đổi lực kích hoạt của đầu dò:

Điều chỉnh lực kích hoạt - TP6A

Lực kích hoạt của đầu dò TP6A được cài sẵn bởi Renishaw ở cài đặt hiệu suất tối ưu, nhưng có thể thay đổi nếu cần thiết như sau:

  1. Loại bỏ đầu dò ra khỏi đầu dò trên mẫu của CMM của bạn.
  2. Đảm bảo rằng cam của autojoint ở vị trí mở khóa.
  3. Lắp một phím AF AF 5mm 1,5 mm (được cung cấp kèm theo đầu dò) qua cam về phía trung tâm của TP6A cho đến khi bạn tìm vít vít.
  4. Điều chỉnh vít này để thay đổi lực kích hoạt của đầu dò
