Chọn Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) - stylus thích hợp cho ứng dụng có nghĩa là sự khác biệt giữa đáp ứng nhu cầu của ứng dụng và thiếu chúng. Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) - stylus cung cấp thông tin đo lường hoặc hình thức cho đầu dò.

Đây có thể chỉ đơn giản là sự khác biệt giữa thất bại và thành công, John Horwell, nhà đo lường cao cấp tại Hexagon Metrology Inc. (Fond du Lac, WI). Nếu một người chọn vật liệu cho Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) tương tự như vật liệu của mẫu thử, thì việc galling gần như chắc chắn sẽ xảy ra. Điều này sẽ làm tăng ma sát và thu vật liệu lên bút. Không điều kiện nào được chấp nhận.
Nói cách khác, nếu nhà sản xuất đầu tư vào một máy đo tọa độ đắt tiền (CMM), thì việc mua Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) hiệu quả nhất cho ứng dụng - nếu không, CMM có độ chính xác cao sẽ không phù hợp với khả năng của nó.
Trong những năm qua, các nhà sản xuất CMM đã theo đuổi độ chính xác cao hơn của máy móc của họ. Công cụ cuối cùng tương đối rẻ tiền, nhưng rất quan trọng, ông nhấn mạnh Peter Schlafly, đồng sáng lập của itpstyli LLC (St. Louis). Nếu máy stylus của bạn không có độ chính xác để đảm bảo khả năng của máy, thì thực tế, máy của bạn không có khả năng đó.
Nghiên cứu Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) và đặt câu hỏi cho nhà cung cấp về các sản phẩm có sẵn có thể giúp nhà sản xuất đưa ra quyết định mua hàng sáng suốt. Nhiều cân nhắc xuất hiện khi chọn bút stylus - và nhiều lựa chọn thường được hướng dẫn bởi các hướng dẫn của thiết bị hiện có. Các nhà sản xuất mua sắm một bút stylus thăm dò cầm tay so với bút stylus CMM sẽ có các yêu cầu và nhu cầu khác nhau, điều này sẽ giúp các nhà khai thác mua hàng thỏa đáng. Dưới đây là một số yếu tố để suy ngẫm - và để giúp đảm bảo các nhà sản xuất chọn bút styli phù hợp nhất cho ứng dụng:

1. Biết rõ ứng dụng

Tôi yêu cầu khách hàng hiểu ứng dụng trước khi chúng tôi thiết kế bút stylus. Mỗi bút stylus không được tạo ra bằng nhau vì nó phụ thuộc vào những gì bạn đang cố gắng làm, Dennis Bobo, phát triển kinh doanh và kỹ sư ứng dụng cao cấp tại Renishaw Inc. (Hoffman Estates, IL). Đặt câu hỏi như, chính xác Tôi cần đo gì? Làm thế nào chính xác để tôi cần có được? Tôi cần đi sâu vào tính năng như thế nào? Các câu trả lời sẽ phụ thuộc vào ứng dụng và sẽ giúp xác định loại bút styli cần xem xét.
Ngoài ra, theo các chuyên gia, các nhà khai thác cần phải đọc hướng dẫn và thông số cho các đầu dò của họ. Mỗi phần của thiết bị có các yêu cầu về trọng lượng và các quy định khác sẽ hướng dẫn người vận hành đi đúng hướng về những gì sẽ và sẽ không làm việc cho thiết bị.

2.Tạo nhiệt độ

Sự thay đổi nhiệt độ có thể gây ra sự khác biệt trong các phép đo - làm cho việc lựa chọn vật liệu bút stylus trở thành một quyết định quan trọng đặc biệt nếu môi trường của ứng dụng không được điều chỉnh nhiệt độ.
Nếu thiết bị của bạn ở khu vực không được kiểm soát môi trường như sàn cửa hàng và bạn hiệu chỉnh vào buổi sáng khi trời mát và sử dụng sau đó trong ngày, các phép đo của bạn sẽ bị ảnh hưởng, theo Clint Clark của Q-Mark Sản xuất Inc. (Nhiệm vụ Viejo, CA). Thay đổi trong các phép đo có thể là tối thiểu, nhưng nếu dung sai của ứng dụng chặt chẽ, những thay đổi đó có thể tạo ra sự khác biệt.
Khi nói đến sự ổn định nhiệt trong Đầu dò(đầu đo) máy CMM (máy đo 3 chiều), thân gốm tương đối không bị ảnh hưởng bởi sự thay đổi nhiệt độ và thân cây bằng sợi carbon cũng cực kỳ ổn định nhiệt, Clark nói.
Nhà sản xuất Carl Zeiss IMT Corp (Maple Grove, MN) cung cấp một dòng thân bút có tên là Thermofit, được thiết kế dành riêng cho môi trường mà sự ổn định nhiệt độ là một thách thức. Dòng styli được chế tạo để tối đa hóa cả độ cứng và độ ổn định nhiệt.
Đối với các ứng dụng có nhiệt độ không ổn định, bao thanh toán về độ ổn định nhiệt của vật liệu styli là bắt buộc để hoàn thành ứng dụng đo.

3. Chọn thân cây một cách khôn ngoan

Vào thời xa xưa - nếu chúng ta quay trở lại 10 năm - mọi người đều nói rằng styli không nên dài hơn 50 mm và nếu đi lâu hơn, bạn sẽ gặp vấn đề, Jonathan nhớ lại Jonathan Dove, quản lý ứng dụng khu vực tại Hexagon Metrology Inc.
Trong khi các chuyên gia đồng ý với quy tắc chung rằng thân hoặc thân càng ngắn và dày thì càng tốt do độ lệch ít hơn và các phép đo chính xác hơn - những tiến bộ trong công nghệ bao gồm cảm biến tốt hơn và vật liệu tiến hóa hơn đã giúp các nhà sản xuất có thể sử dụng lâu hơn , thăm dò mỏng hơn cho các ứng dụng nhất định.
Các nhà khai thác ngày nay có thể thấy mình phải đối mặt với nhiều lựa chọn vật liệu, bao gồm thép không gỉ, sợi carbon, gốm và cacbua vonfram. Độ chính xác, chiều dài, đường kính và các chi tiết khác của ứng dụng cụ thể sẽ giúp nhà sản xuất thu hẹp các lựa chọn.
Clark của Q-Mark nói rằng thép không gỉ là vật liệu thân phổ biến nhất trong số các khách hàng của ông, chủ yếu vì giá cả và trọng lượng tương đối nhẹ. Tuy nhiên, đối với những khách hàng cần sự cứng nhắc hơn, cacbua thường là một cách an toàn, ông nói.
Cacbua cacbua là phổ biến cho một ứng dụng kêu gọi sự cứng nhắc. Bạn có thể có chiều dài thân tương đối dài và đường kính tương đối lớn. Và từ quan điểm kinh tế, nó hiệu quả nhất về chi phí khi bạn cần sự cứng nhắc, ông Clark Clark nói.

Tuy nhiên, Dove lưu ý rằng cacbua vonfram nặng hơn một số vật liệu gốc khác, vì vậy nó có thể không phải là lựa chọn cho các ứng dụng yêu cầu một sản phẩm có trọng lượng nhẹ hơn. Đây là loại cứng, nhưng nó nặng, nhưng cho biết Dove của thân cây cacbua.
Nếu, ví dụ, một nhà điều hành cần giảm trọng lượng, anh ta có thể chọn thân cây bằng sợi carbon trên thân cây cacbua, Horwell nói.
Mỗi chiếc Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) uốn cong theo micron. Khi bút styli ngày càng dài hơn, nó uốn cong ngày càng nhiều và tạo ra độ chính xác giảm, liên quan đến Dove. Ông nói rằng sợi carbon nhẹ và bền trong khi gốm tương đối cứng hơn, tuy nhiên, gốm cũng dễ vỡ và có thể dễ dàng vỡ.
Nhưng Linda Marino, phó chủ tịch của Paul W. Marino Gages Inc. (Warren, MI), nói rằng một thân cây kim loại cứng, nhưng mỏng manh là lý tưởng so với thân cây mềm hơn, cứng hơn. Theo tôi, thép là ít phổ biến nhất vì nó là một trong những vật liệu mềm nhất và nó có từ tính. Một thân cây giòn nhưng cứng sẽ bị gãy tốt hơn trong quá trình đo so với thân cây bị uốn cong, cô nói thêm. Thân cây bằng gốm và sợi carbon không chỉ không có từ tính, chúng còn cung cấp độ võng tối thiểu và độ cứng tối đa - làm cho cả hai vật liệu là lựa chọn lý tưởng cho các ứng dụng CMM tốc độ cao.
Tuy nhiên, sự lựa chọn thân cây thường phụ thuộc vào khả năng của hệ thống thăm dò - thường sẽ giúp xác định trọng lượng, kích thước sợi và chiều dài của thân cây. Hệ thống thăm dò của bạn sẽ quyết định kích thước chủ đề của bạn, nhắc nhở Marino. Các hệ thống lớn hơn và các cánh tay di động có kích thước ren lớn hơn, cho phép các vật liệu thân mạnh mẽ hơn, không từ tính và nhẹ như titan là một lựa chọn lý tưởng trong đường kính bóng lớn để giảm độ lệch và chịu trọng lượng cao hơn.
Đối với các ứng dụng đòi hỏi cao Kết quả chính xác, các chuyên gia khuyên không chỉ tối đa hóa Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) bằng cách chọn vật liệu cứng mà còn sử dụng thân cây thon để giảm thiểu độ lệch cũng như đồng thời cho phép độ cứng ở gần bộ phận đầu dò và đầu bút stylus nhẹ hơn và thực hiện tốt hơn.

4. Đánh giá lại độ tròn

Vật chất. Khi chọn bóng hoặc hình cầu cho Đầu dò(đầu đo) máy CMM (máy đo 3 chiều), vật liệu, trọng lượng, phương pháp lắp và cấp là tất cả các yếu tố cần xem xét. Mặc dù ruby ​​thường là vật liệu hình cầu ít tốn kém nhất và phổ biến nhất cho bút stylus, các nhà sản xuất phải tính đến ứng dụng và vật liệu được đo để xác định vật liệu bóng thích hợp nhất.
Chrysee Bollon, giám đốc kinh doanh phụ kiện và phụ kiện tại Carl Zeiss IMT Corp cho biết, nếu phôi gia công cứng, thép sẽ là lựa chọn tốt hơn. có thể xảy ra trên quả bóng, cô nói thêm. Vì nguy cơ tích tụ, người ta tìm đến một vật liệu bóng khác như gốm. Các tính chất của gốm làm cho nó trở thành một lựa chọn tốt hơn so với bóng ruby ​​truyền thống. Đo vật liệu cứng tạo ra một điểm mòn và vật liệu mềm tạo ra sự tích tụ trên quả bóng, theo ông Boll Bollon.
Đối với các ứng dụng bằng nhôm, nhiều chuyên gia nói rằng do việc chuyển hoặc tích tụ mà các viên ruby ​​có thể tồn tại, một vật liệu như silicon nitride là phù hợp. Thành phần hóa học của silicon nitride làm giảm đáng kể sự tích tụ của các hạt nhôm so với ruby, do đó độ bám dính thấp hơn rất nhiều, ghi chú của Schlafly.
Bobo of Renishaw cho biết thêm rằng một quả bóng Zirconia rất phù hợp cho các ứng dụng bằng gang. Đối với các ứng dụng thủy tinh, Horwell khuyên dùng bút styli kim cương.
Mẹo kim cương được phát triển bởi các kỹ sư tại Carl Zeiss. Vật liệu này không bị hao mòn với vật liệu cứng, thô và vật liệu mềm không tạo ra sự tích tụ, theo ông Bollon.
Điều quan trọng cần nhớ là yếu tố lớn nhất để chọn vật liệu bóng là chọn loại phù hợp nhất cho ứng dụng cụ thể, theo ông Dove khuyến nghị.
Cấp. Một yếu tố khác cần lưu ý khi chọn một quả bóng cho bút stylus, đó là cấp độ của quả cầu. Số lớp càng thấp, quả bóng càng tròn. Ví dụ, một quả bóng cấp 3 tròn hơn và được coi là vượt trội so với một lớp 10.
Hãy chú ý đến độ tròn của quả bóng. Nếu bạn có điểm số 5 so với lớp 10, điều đó sẽ ảnh hưởng đến điểm đo lường của bạn, thì Bo Bobo giải thích.
Một số nhà cung cấp chỉ cung cấp lớp 3 và 5. Tuy nhiên, lớp 10 trở lên là có sẵn và, theo Clark, một quả bóng lớp 25 chỉ tốt cho hầu hết các công việc tại cửa hàng nói chung. Lần duy nhất lớp trở nên thực sự quan trọng là một máy có độ chính xác cao để đo micron. Khi điểm số giảm, giá sẽ tăng, ông Clark Clark nói.
Gắn. Đặt câu hỏi, đó là ưu việt: keo hoặc các quả cầu gắn trên chốt? Và và câu trả lời sẽ khác nhau tùy thuộc vào chuyên gia. Một số được khoan và chốt và một số được dán. Nếu bạn muốn độ chính xác cao nhất, bạn muốn nó được dán để sự toàn vẹn của quả bóng được duy trì, thì ông Dove nói. Nếu quả bóng được chốt, bạn có thể mất độ chính xác và bạn không biết rằng quả bóng bị lỏng. Nếu nó chỉ được dán, quả bóng sẽ rơi ra và bạn biết có vấn đề. Tuy nhiên, theo Dove, trong khi những quả bóng được dán có thể chính xác hơn, những quả bóng được chốt có xu hướng bền hơn.
Paul W. Marino Gages cung cấp cả hai loại giá treo bóng, tuy nhiên, Marino khuyên bạn chỉ nên gắn chốt, còn được gọi là gắn trục, các quả bóng có đường kính từ 0,5 mm đến 6 mm. [Quả bóng] gắn trên trục kéo dài hơn và đáng tin cậy hơn so với việc xây dựng hình cầu rắn được dán, cô nói. Hạn chế duy nhất có thể có của giá treo, theo Marino, là giá treo như vậy không có sẵn hoặc không khả thi đối với tất cả các kích cỡ và vật liệu Đầu dò(đầu đo) máy CMM (máy đo 3 chiều)

5. Cấu hình khôn ngoan

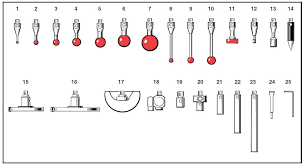

Một số ứng dụng cần cấu hình đặc biệt để đáp ứng các mục tiêu đo lường. Điều này có thể bao gồm sao, đĩa, bút hình trụ hoặc thậm chí là bút được thiết kế tùy chỉnh để đo một góc nhất định hoặc đạt đến một độ dài nhất định. Một cân nhắc quan trọng mà nhà sản xuất phải đối mặt khi mua bút stylus là tìm cấu hình phù hợp cho ứng dụng. Đây là lý do tại sao có hàng ngàn cấu hình khác nhau theo chiều hướng, theo ông Schlafly. Nhóm dịch vụ khách hàng của chúng tôi dành phần lớn thời gian để giúp các nhà đo lường tìm thấy hoặc định cấu hình thăm dò thích hợp nhất cho phần họ đang đo.
Không phải tất cả các Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) đều được thiết kế cho cùng một ứng dụng. Ví dụ, đĩa hoặc sao là tốt nhất cho các ứng dụng có đường dưới hoặc đường kính lớn. Trong khi các quả bóng là mục đích chung, xi lanh là lý tưởng cho các ứng dụng kim loại và lưỡi cắt.
Nguyên tắc chung khi chọn Đầu dò(đầu đo) máy CMM (máy đo 3 chiều) là đọc hướng dẫn của thiết bị và mua đầu dò cứng nhất, nhẹ nhất có thể trong khi vẫn cho phép đủ quyền truy cập vào bộ phận và đáp ứng các yêu cầu về độ chính xác và trọng lượng.
Lựa chọn đúng kiểu dáng phụ thuộc thực sự vào mức độ chính xác mà bạn cần đạt được, khuyên Dove khuyên. Nếu bạn cần ở trong một vài micron, thì hãy lo lắng về mọi thứ. VÒNG Q
Để biết thêm thông tin về các công ty được đề cập trong bài viết này, vui lòng truy cập:

• Carl Zeiss IMT Corp, www.zeiss.com/imt
  Hexagon Metrology Inc., www.hexagonmetrology.net
  itpstyli LLC, www.itpstyli.com
  Paul W. Marino Gages Inc., www.pmargage.com
  Q-Mark Sản xuất Inc. , www.cmms.com
  Renishaw Inc., www.renishaw.com

Nguồn: https://www.qualitymag.com/articles/85933-five-steps-to-selecting-styli
