NỐI ĐẤT ĐÚNG CÁCH VỚI THIẾT BỊ ĐO ĐIỆN TRỞ BỀ MẶT, ĐIỆN TRỞ KHỐI VẬT LIỆU - MODEL 152 CỦA HÃNG TREK
Những lưu ý khi thực hiện nối đất với thiết bị đo điện trở bề mặt, điện trở khối vật liệu model 152 của hãng TREK
Do tính chất phát triển sản phẩm liên tục trên các dòng sản phẩm của hãng TREK, Những lưu ý ở đây sẽ được chia làm 2 phần:
Phần 1: Lưu ý khi nối đất với version 1.04 trở về sau.
Phần 2: Lưu ý khi nối đất với version 1.03 trở về trước.
Lưu ý: Các version sẽ được hiện trên màn hình LCD của máy đo sau khi được bật nguồn.
Giới thiệu:
Model 152 được bổ xung thêm đầu kết nối Shield/Ground, Đầu kết nối này không được tìm thấy trên hầu hết các máy đo điện trở bề mặt của các hãng khác. Đầu kết nối Shield/Ground thực sự hữu dụng để giảm thiếu tối đa ảnh hưởng của các trường không liên quan, các tần số lưới điện và nhiễu do việc đo điện trở rất cao. Tuy nhiên một điều rất quan trọng cần biết là làm thế nào để nối đất với đầu kết nối Shield/Ground.
Phần 1: Version 1.04 trở về sau
Khi nào cần nối đất với Version này.
Model 152(V1.04) nên được nối đất bất kì khi nào Model này được bật,bất kì nguồn được sử dụng là pin hay AC Adapter.
Hơn nữa việc nối đất sẽ giảm được tốt đa nhiễu do lưới điện và các nguồn nhiễu khác.
Model 152(V1.04) nên được nối đất khi thiết bị được sử dụng để đo 1 vật mà được cách điện với đất.
Trong trường hợp này, model 152 được nối đất bằng cách kết nối đầu kết nối màu xanh Shield/Green tới đất. Điều này cung cấp một phương pháp bảo vệ hiệu quả khỏi tác động của nhiễu do lưới điện và các nguồn nhiễu khác, đặc biệt khi đo dải điện trở cao.
Kỹ thuật đo:

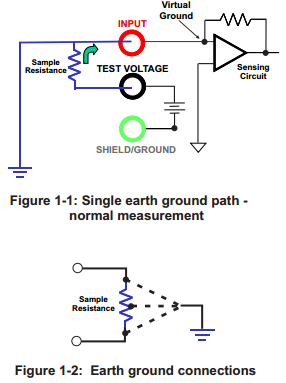

Hình 1-1 thể hiện 1 đường dẫn đơn tới đất. Khi đo 1 điện trở mẫu, không có sự tách dòng đo vì vậy giá trị đo không bị ảnh hưởng.
Trong thực tế việc nối đất có thể đặt tại bất kì đâu dọc theo trên điện trở mẫu như hình 1.2

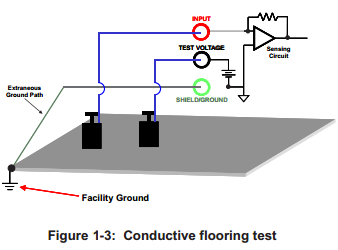

Rất nhiều vật như sàn dẫn điện, thảm chùi chân được kết nối với đất. Khi thực hiện việc đo điện trở điểm – điểm thì việc nối đất được thực hiện như hình 1-3.
Việc nối đất này sẽ giảm thiếu tối đa được nhiễu do việc chia tách nhiều đường dây, do các đường dây này sẽ tạo với đất thành những tụ điện.

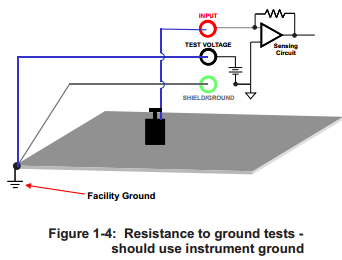

Khi thực hiện đo điện trở tới đất thì kết nối Model 152(V1.04 như hình 1-4

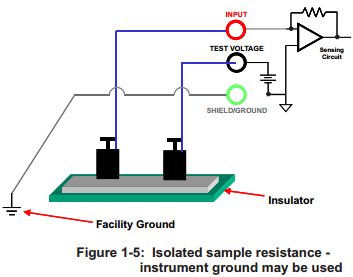

Model 152(V1.04) nên được nối đất khi khi đối tượng cần đo được cách điện với đất, trong trường hợp này, việc nối đất sẽ cung cấp một lá chắn(Sự bảo vệ) từ các nhiễu điện bên ngoài và các nguồn nhiều khác. Hình 1-5.
Phần 2: Version 1.03 trở về trước:
Phần này sẽ bao phủ những lưu ý về nối đất cho dòng máy đo 152 có phiên bản 1.03 trở về trước. Phiên bản này sẽ được hiển thị lên màn hình LED khi nguồn được bật.
Khi nào không thực hiện nối đất với Version 1.03
Rất nhiều vật hay bề mặt kiểm tra cần đo đã được nối đất. Ví dụ: Thảm, sàn nhà ESD và các thành phần tiêu tán của thiết bị cầm tay tự động.
Khi bề mặt hay vật cần đo đã được nối đất thì không nối đất với Version 1.03.
Nối đất cho model 152(V1.03) trong các trường hợp này sẽ gây lên lỗi trong việc đo lường.
Khi nào thực hiện nối đất với Version 1.03
Model 152(V1.03) có thể được nối đất khi đối tượng cần đo được cách điện với đất. Trong trường hợp này việc nối đất bằng cách kết nối đầu kết nối màu xanh tới đất. Việc kết nối này tạo ra một sự bảo vệ khỏi nhiễu từ lưới điện và các nguồn nhiễu khác. Các nhiễu này sẽ làm cho quá trình đo lường không ổn định, đặc biệt trong trường hợp đo điện trở cao.
Kỹ thuật đo

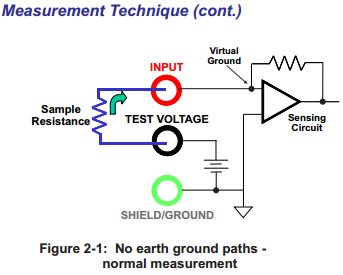

Thông thường, dòng chạy từ đầu điện áp kiểm tra qua điện trở mẫu và quay trở lại đầu kết nối Shield/Ground thông qua một mạch cảm ứng nối đất ảo tại đầu vào đầu kết nối này(Hình 2-1)

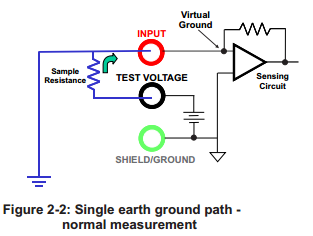

Hình 2-2 mô tả 1 đường dẫn đơn tới đất khi đo 1 điện trở mẫu. Không có sự tách dòng do vậy kết quả đo không bị ảnh hưởng
Trong thực tế thì nối đất có thể xuất hiện ở bất kì điểm nào dọc điện trở mẫu như hình 2-3.

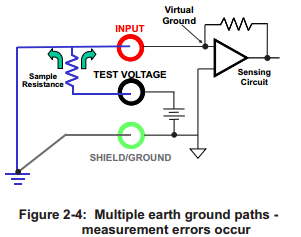

Tuy nhiên, đo một điện trở mẫu được nối đất với đầu kết nối Shield/Ground sẽ thiết lập nhiều đường tới đất đất. Vì vậy dòng điện sẽ bị chia tách và dòng quay trở lại máy đo sẽ không đúng, gây nên việc đo lường sẽ sai(Hình 2-4)

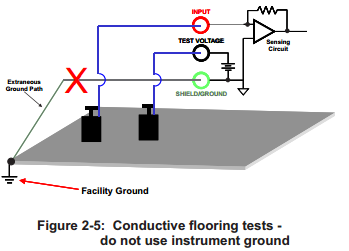

Rất nhiều đối tượng cần đo như Sàn dẫn điện, thảm, được nối đất, khi thực hiện phép đo điện trở điểm – điểm thì không nối đất tới model 152(V1.03)

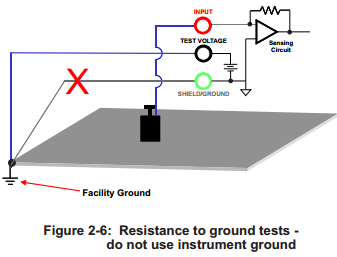

Thêm nữa, Không thực hiện nối đất với model 152(V1.03) khi đo điện trở tới đất(Hình 2-6)

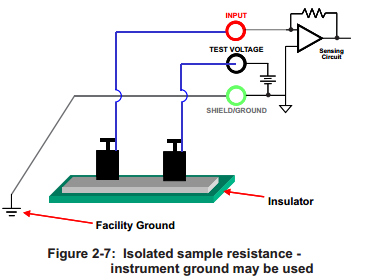

Model 152(V1.03) có thể được nối đất khi đối tượng cần đo được cách điện với đất(Hình 2-7)
