THIẾT BỊ ĐO MỨC SẠC MỰC SỬ DỤNG CÔNG NGHỆ DRAW-OFF CỦA HÃNG TREK MODEL 210HS

Thiết bị đo sử dụng công nghệ Draw-off gọn nhẹ, linh hoạt - Model 210HS của TREK

Tổng quan việc đo hệ số Q/m

   Hệ số Điện tích/Khối lượng của mực trong máy in là một trong những yếu tố quan trọng đánh giá chất lượng in ấn trong ngành công nghiệp ảnh điện. Máy đo hệ số Q/m 210HS của hãng TREK thực hiện việc đo chính xác bằng việc sử dụng một hệ thống mang mực được phát triển mới nhất được gọi là “ Draw-off”.  Sử dụng công nghệ này cùng với hộp Faraday gọn nhẹ, thiết bị đo điệntích coulomb chính xác, hệ thống điều chỉnh dòng khí, và một cân riêng biệt, Model 210HS có thể thực hiện việc đo chính xác hệ số Q/m của mực đơn và mực kép.

   Công nghệ draw-off được sử dụng  trong TREK Model 210HS được phát triển bởi phòng thí nghiệm và nghiên cứu Hitachi – Nhật Bản. Các quá trình kiểm tra được thực hiện để so sánh hệ thống ứng dụng công nghệ draw-off với hệ thống ứng dụng công nghệ blow-off và hệ thống phân tích Q/m E-SPART. Trải qua nhiều phép đo với nhiều loại hỗn hợp và loại mực khác nhau, kết quả kiểm tra chỉ ra rằng Model 210HS, sử dụng công nghệ draw-off, có độ ổn định cao về giá trị nạp trên toàn dải từ 0 đến +/-2 microcoulombs(+/-1.999 microC toàn dải).

Đo mực kép

   Công nghệ Blow-off  đã được sử dụng rộng rãi như một phương pháp đo hệ số Q/m của mực kép trong nhiều năm. Bộ phân tích E-SPART cũng được sử dụng phổ biến như vậy.

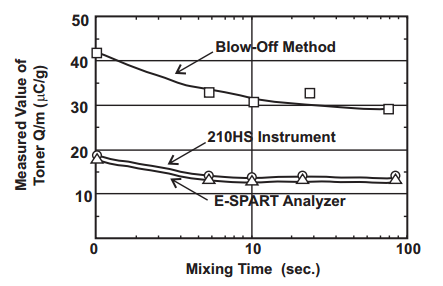

   Phòng thí nghiệm và nghiên cứu Hitachi đã so sánh máy đo hệ số Q/m sử dụng công nghệ Draw-off của TREK với các thiết bị sử dụng công nghệ Blow-off và E-SPART. Kết quả từ 3 thiết bị sử dụng 3 công nghệ khác nhau được thể hiện như hình dưới:

   Dữ liệu từ model 210HS và E-SPART gần tương tự nhau, tuy nhiên dữ liệu từ thiết bị sử dụng công nghệ Blow-off thì lệch rất nhiều. Áp suất được sử dụng với Model 210HS và E-SPART  xấp xỉ 0.3kg/cm2.

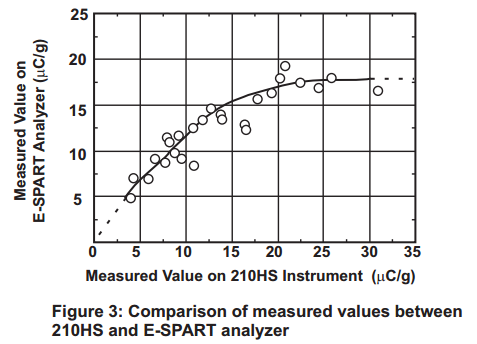

   Khi áp suất dưới mức 0.3kg/cm2 được sử dụng với thiết bị sử dụng công nghệ Blow-off thì một sự tách hoàn toàn giữa các hạt mực và phần tử mang không thể sảy ra và phép đo chính xác không thể sảy ra. Phòng thí nghiệm và nghiên cứu Hitachi đã chuẩn bị nhiều loại mực khác nhau cho các thí nghiệm này. Kết quả kiểm tra với Model 210HS và E-SPART được thể hiện như hình dưới:

   Kết quả ở trên là kết quả trung bình của việc tổ hợp các loại mực khác nhau, và Model 210HS có mức sạc thấp hơn.  Tuy nhiên nếu mức sạc vượt qua mốc 20 mC/g thì một sự bão hòa với hệ thống sử dụng công nghệ E-SPART sảy ra.  Lí do sảy ra việc này là do công nghệ E-SPART đã đạt tới một ngưỡng tách các hạt mực do sử dụng hệ thống thổi từ(Magnetic blow-off). Phương pháp khoảng cách thổi từ không thể cung cấp một sự chia tách đủ giữa mực và phần tử mang bởi vì việc nạp điện vào mực không thể vượt quá các ngưỡng nhất định.

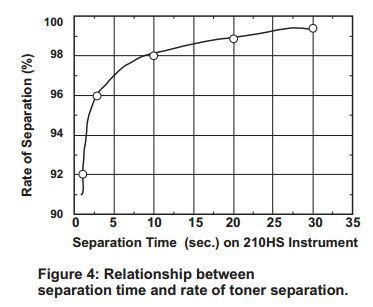

   Nếu áp suất khí quá mạnh cho việc tạo chia tách giữa hạt mực và phần tử mang đối với thiết bị sử dụng công nghệ blow-off thì cả mực và phần tử mang có thể bị rời khỏi thanh cuộn từ. Thanh cuộn có thể đóng vai trò như một thiết bị sạc điện cho sự pha trộn và việc đo chính xác không thể luôn được đảm bảo. Hình dưới đây chỉ mối liên hệ giữa tỉ số hạt mực thu được với áp suất khí, chỉ sử dụng một hệ thống bơm so với khoảng thời gian áp dụng lực draw-off tới hỗn hợp (mực và phần tử mang) đối với sự phân chia.

   Áp suất trong trường hợp với biểu đồ này chỉ là 0.26 kg/cm2. Tuy nhiên, kết quả cho thấy 98% phân chia trong trường hợp khối lượng đạt nếu áp dụng công nghệ draw-off. Thời gian kiểm tra trên 30s, thậm chí áp suất có thể thấp hơn.

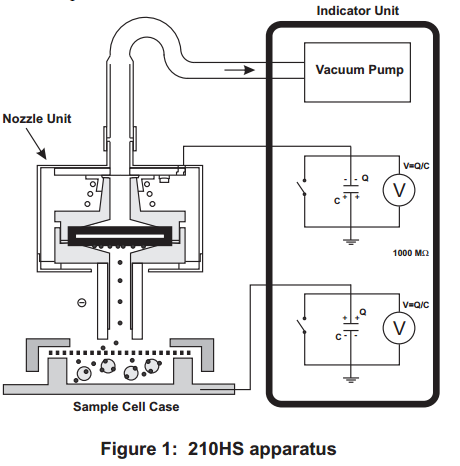

   Sự chi tách mực và phần tử mang sảy ra ở vùng rất gần với lưới trong Sample cell case. Mực và phần tử mang được đưa tới vùng đo bởi luồng khí với lượng áp suất đủ để đảm bảo sự chia tách sảy ra. Model 210HS có khả năng đo khả năng nạp điện của mực kép(loại có dải độ nhạy sạc rộng).

Đo mực đơn

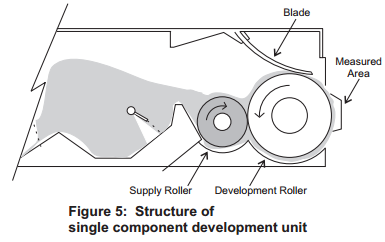

Model 210HS có khả năng đo mực đơn và mực kép. Cấu hình bên trong của thiết bị này cho mực đơn, sạc phi từ tính được thể hiện ở hình dưới:

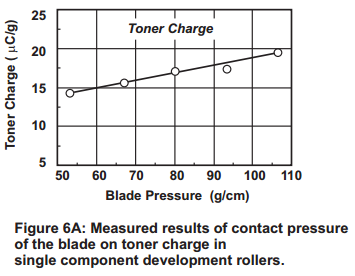

   Tổng lượng sạc trên thanh cuộn phát triển tăng nhưng khối lượng mực trên thanh phát triển giảm và phụ thuộc vào sự gia tăng áp lực của dao. Phòng thí nghiệm và nghiên cứu Hitachi đã xác nhận rằng Model 210HS thực hiện việc đo ổn định thậm trí trong trường hợp lớp mực trở nên rất mỏng.

Kết luận:

   Phòng thí nghiệm và nghiên cứu Hitachi đã phát triển một hệ thống đo việc sạc mực sử dụng công nghệ Draw-off, Thiết bị có khả năng kiểm tra cả mực đơn và mực kép. Model 210HS cũng có thể đo trực tiếp mực được đặt trong bộ nhận ảnh, ảnh trung gian hoặc nhiều vị trí khó tiếp cận.

   Model 210HS có tính cơ động cao do kích thước nhỏ gọn của mũi đo và khả năng đo cực kì linh hoạt. Một bơm tùy chọn mua thêm thích hợp  cho việc gia tăng áp suất đối với mực đơn và các ứng dụng khác đòi hỏi áp suất khí cao hơn.
